SB懸臂梁稱重模塊（SB cantilever beam weighing module）
產品信息（Product information）
1. 產品型號：SQ-5913-1
2. 產品名稱：SB型稱重模塊
3. 產品量程：0.3~25t
4. 產品材質：合金鋼
5. 產品類型：SB型
6. 靈敏度：2±0.002mV/V
7. 防護等級：IP67
8. 精度等級：C3
9. 非線性：0.03%F.S.
10. 滯后：0.03%F.S.
11. 重復性：0.03%F.S.
12. 極限超載：300%F.S.
13. 輸入電阻：400±20Ω
14. 輸出電阻：352±3Ω
15. 絕緣電阻：≥5000MΩ
16. 激勵電壓：5~12V
17. 安全超載：150%F.S.
18. 蠕變(30min)：0.03%F.S.
19. 溫度靈敏度漂移：0.003%F.S./℃
20. 零點溫度漂移：0.003%F.S./℃
21. 最大激勵電壓：15V
22. 溫度補償范圍：-10~40℃
23. 工作溫度范圍：-30~70℃
24. 電纜線尺寸：φ2.6m(0.3~2T)/3.5m(3t) 5.2m(5~8t)/7m(10t) 12m(15~25t)

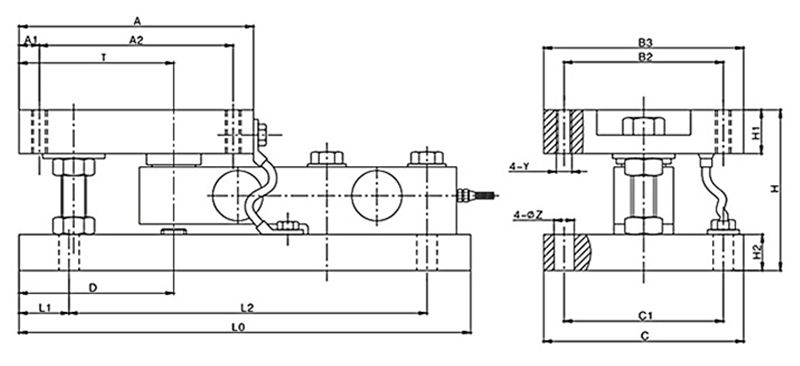

產品尺寸（Product size）
量程 | A | A1 | B | B1 | L0 | L1 | L2 | C |
0.3~3 | 150 | 124 | 128 | 102 | 286 | 32 | 226 | 112 |
5.7、5.8 | 178 | 146 | 152 | 120 | 318 | 32 | 257 | 152 |
10 | 184 | 152 | 154 | 122 | 360 | 32 | 295 | 154 |
15~25 | 220 | 170 | 220 | 170 | 400 | 25 | 350 | 220 |
量程 | C1 | H | H1 | H2 | T | D | Y | Z |
0.3~3 | 80 | 102 | 24 | 19 | 99 | 96 | M10 | 13 |
5.7、5.8 | 102 | 129 | 38 | 29 | 102 | 99 | M16 | 17 |
10 | 106 | 166 | 44 | 44 | 108 | 105 | M20 | 21 |
15~25 | 170 | 211 | 54 | 54 | 115 | 115 | M24 | 26 |

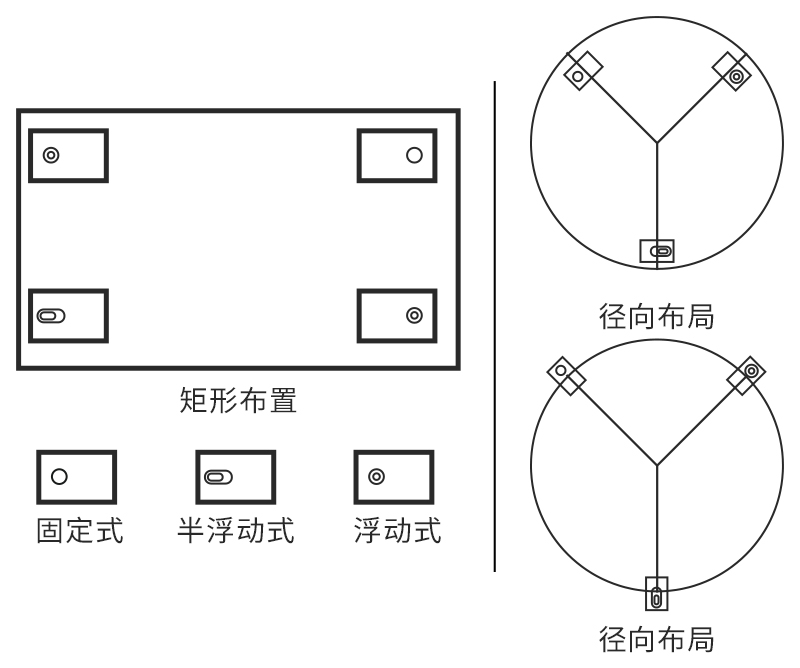

模塊安裝方式（Module installation mode）
根據傳感器的不同組裝方式分以下三種：
1.固定模塊：安裝點不會產生水平位移
2.半浮動模塊：使稱重系統能圍繞著固定點進行調整，從而消除容器變形對稱重精度的影響
3.浮動模塊：安裝點即使在出現水平位移的情況下，仍能將承載力精準地傳遞給傳感器

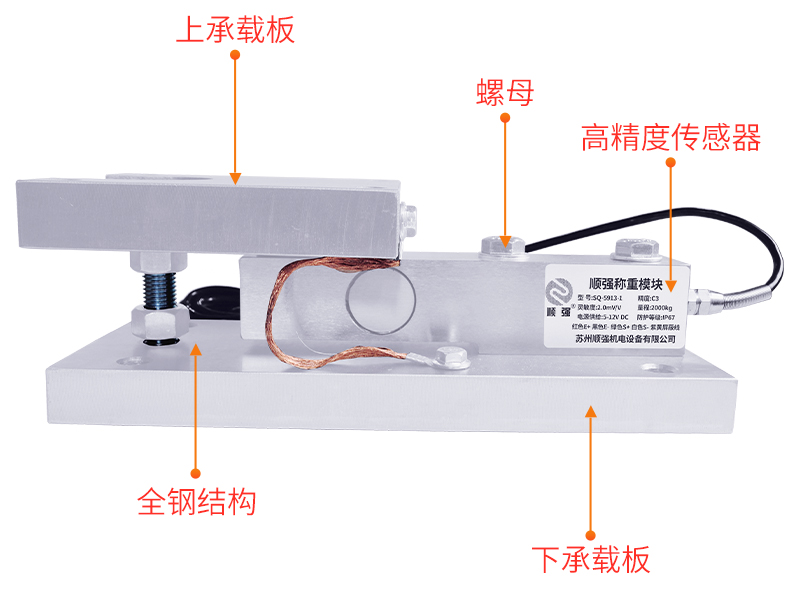

產品參數（Product parameter）

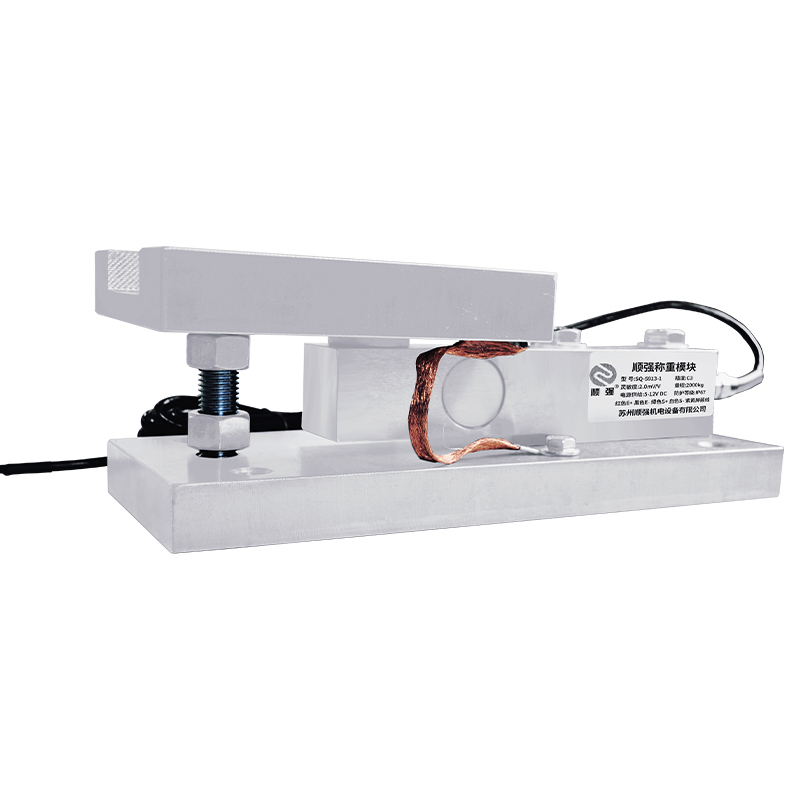

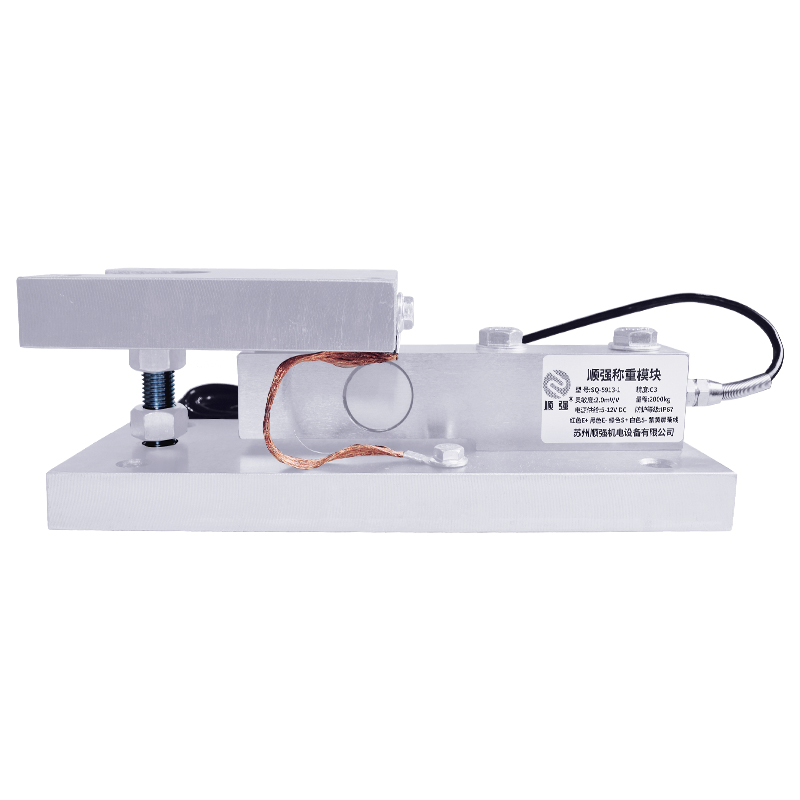

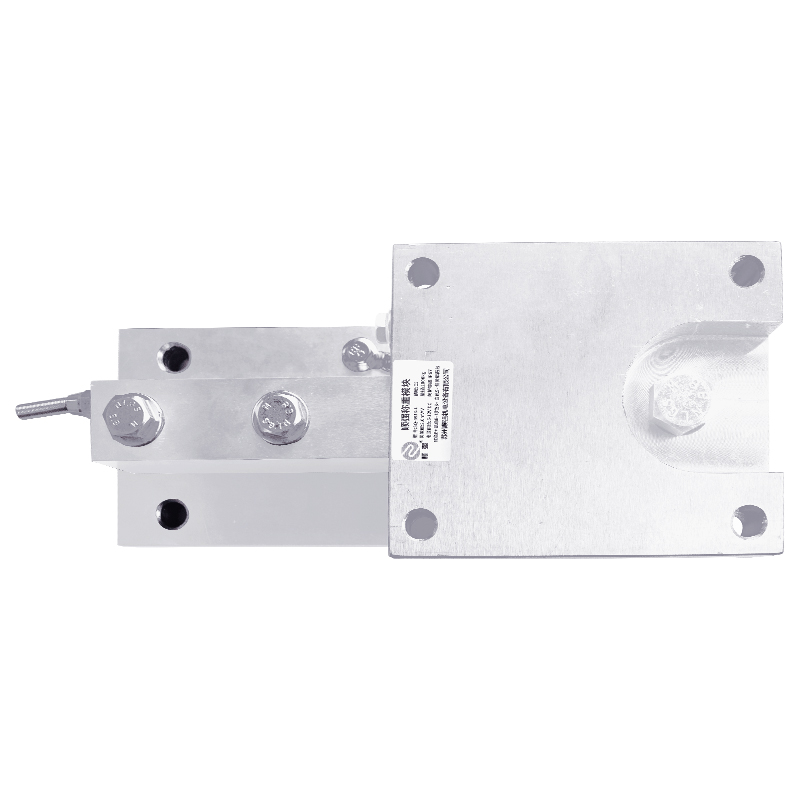

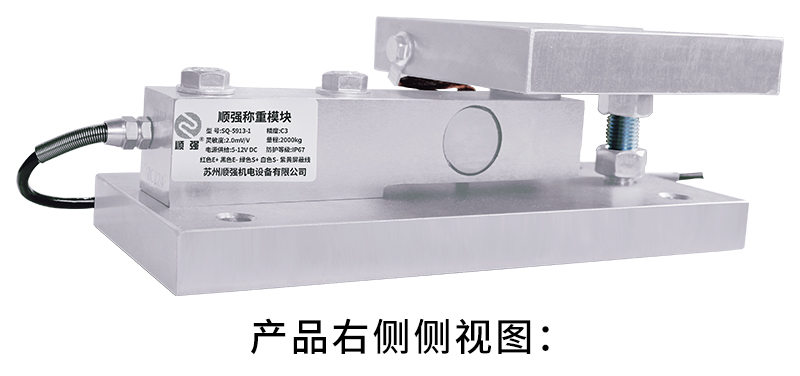

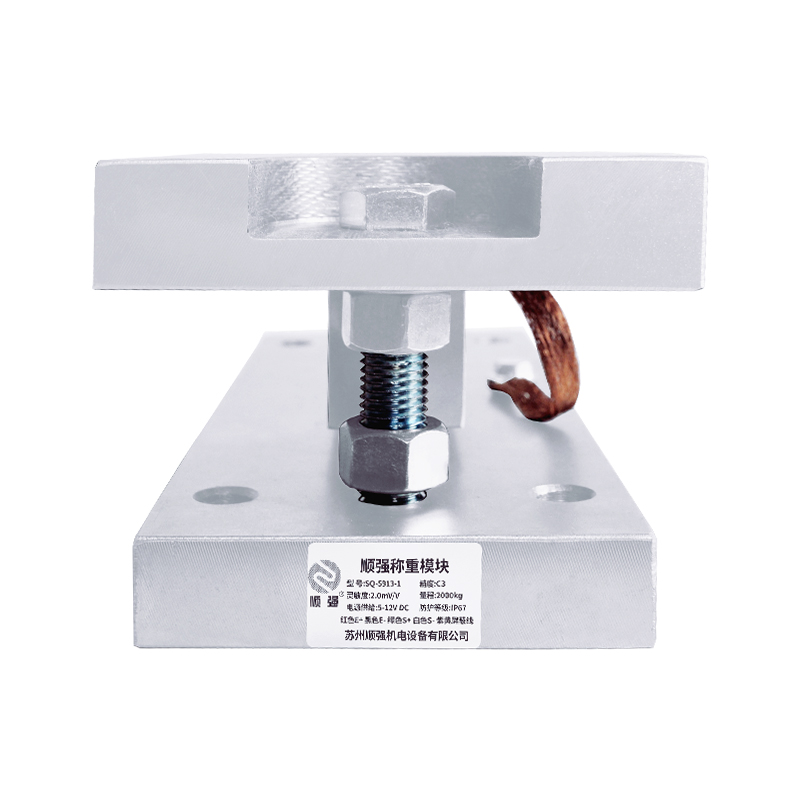

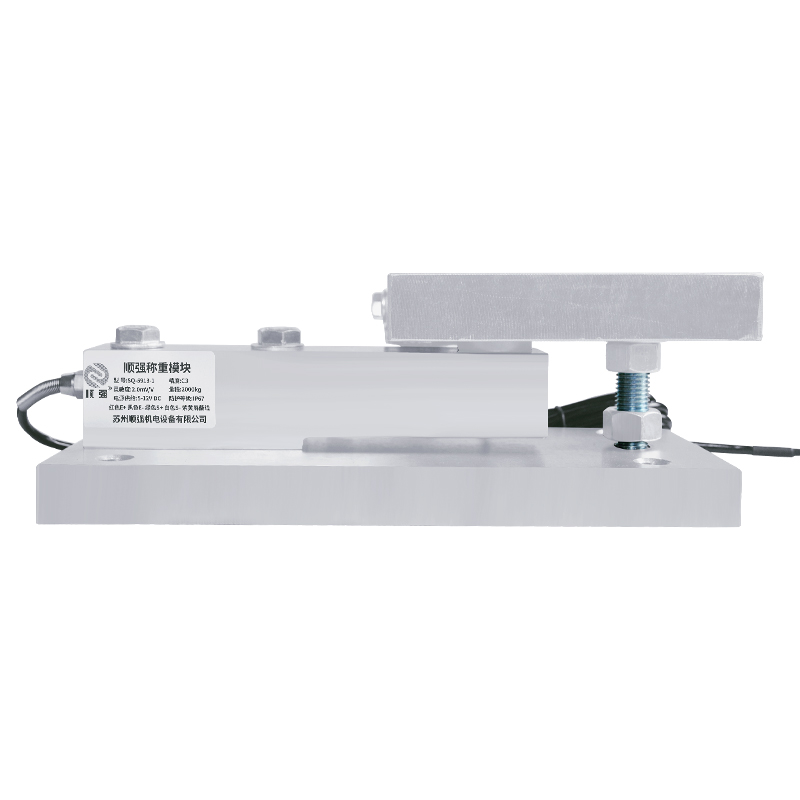

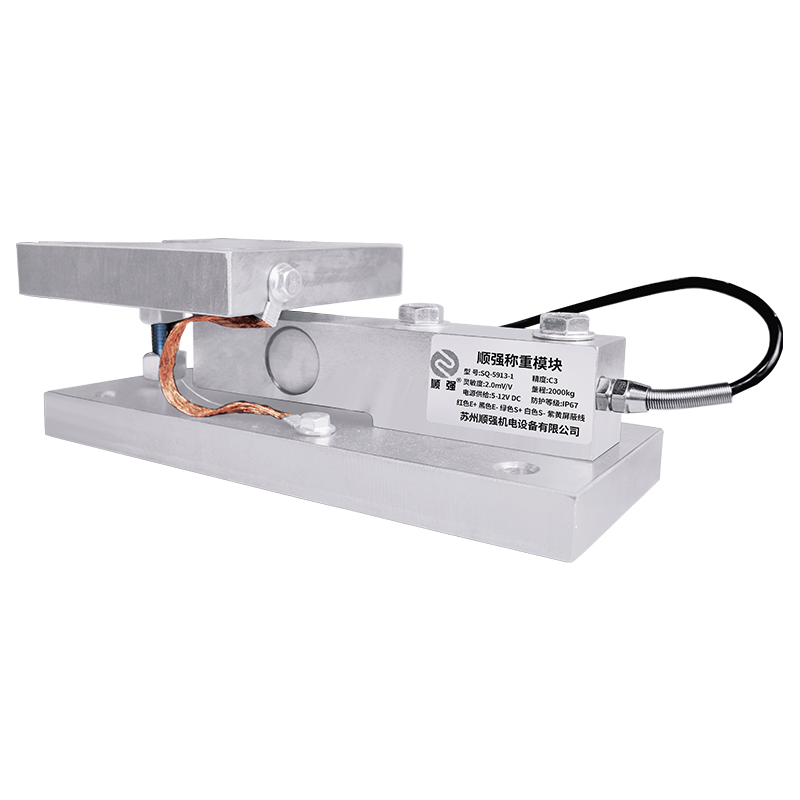

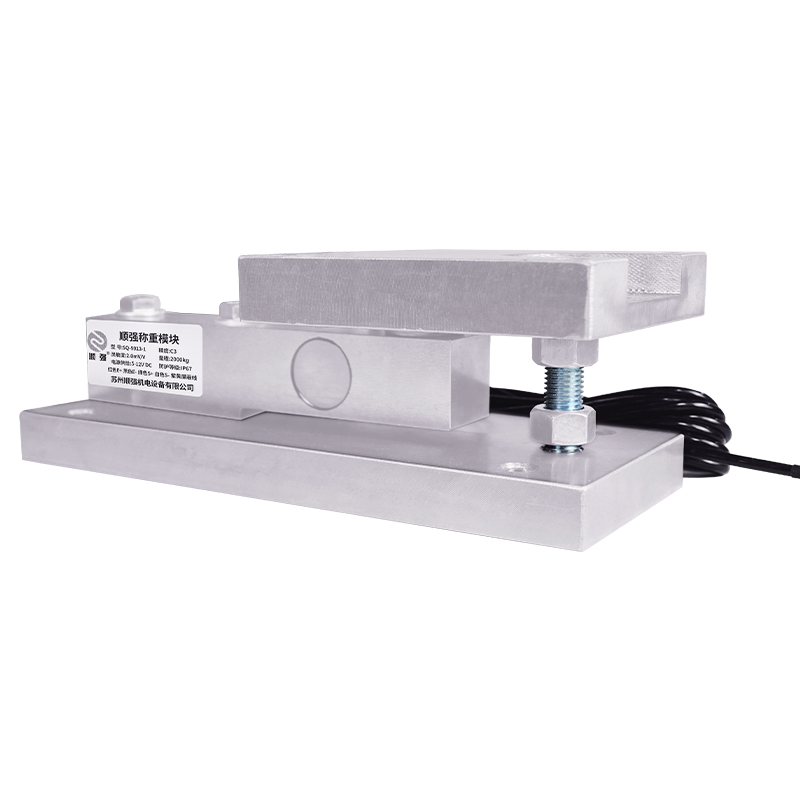

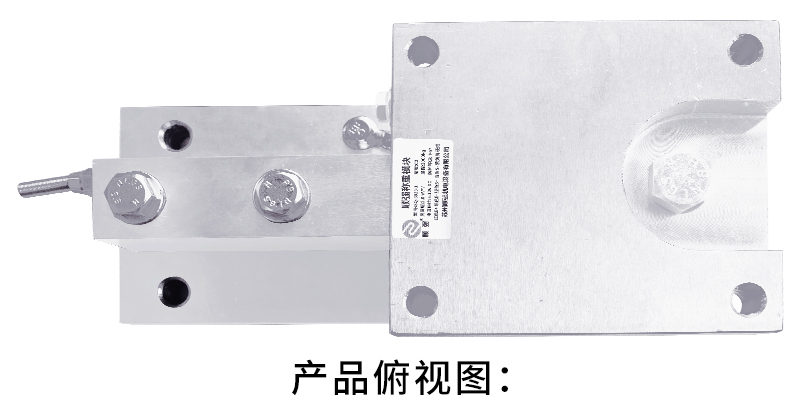

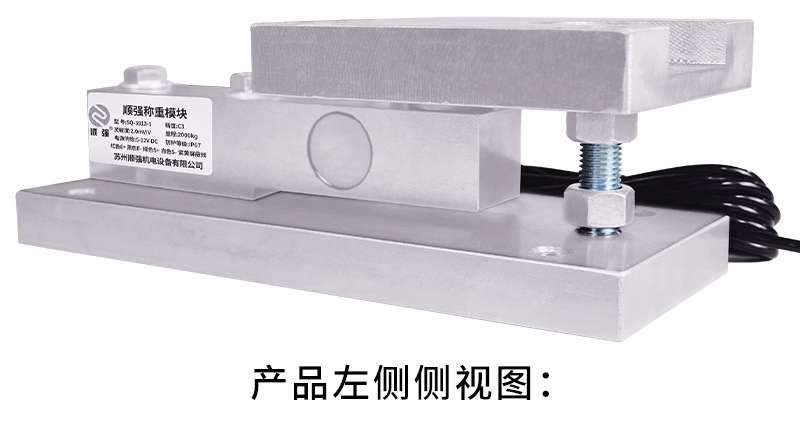

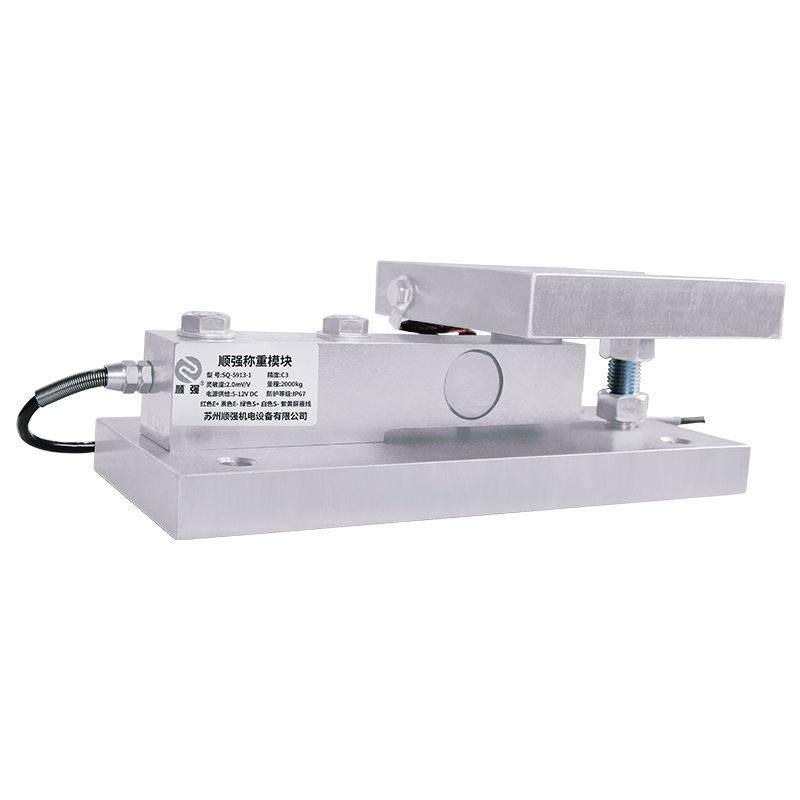

產品實拍圖（Product real picture）
