感應器的原理是什么？

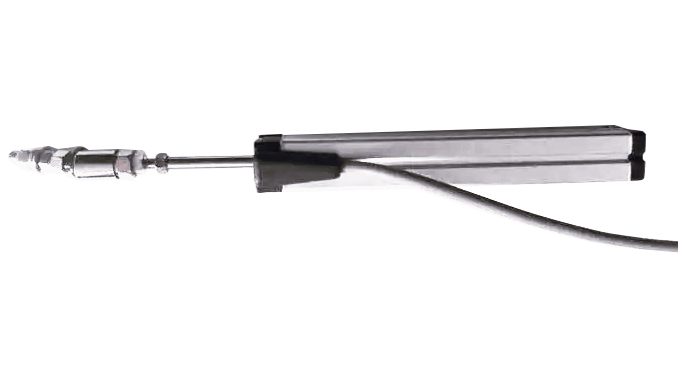

有電感式和電容式之分的電感式由鐵心和線圈構成的將直線或角位移的變化轉換為線圈電感量變化的傳感器，又稱電感式位移傳感器。這種傳感器的線圈匝數和材料導磁系數都是一定的，其電感量的變化是由于位移輸入量導致線圈磁路的幾何尺寸變化而引起的。當把線圈接入測量電路并接通激勵電源時，就可獲得正比于位移輸入量的電壓或電流輸出。電感式傳感器的特點是：①無活動觸點、可靠度高、壽命長；②分辨率高；③靈敏度高；④線性度高、重復性好；⑤測量范圍寬（測量范圍大時分辨率低）；⑥無輸入時有零位輸出電壓，引起測量誤差；⑦對激勵電源的頻率和幅值穩定性要求較高；⑧不適用于高頻動態測量。電感式傳感器主要用于位移測量和可以轉換成位移變化的機械量（如力、張力、壓力、壓差、加速度、振動、應變、流量、厚度、液位、比重、轉矩等）的測量。常用電感式傳感器有變間隙型、變面積型和螺管插鐵型。在實際應用中，這三種傳感器多制成差動式，以便提高線性度和減小電磁吸力所造成的附加誤差。 變間隙型電感傳感器 這種傳感器的氣隙δ隨被測量的變化而改變,從而改變磁阻（圖1）。它的靈敏度和非線性都隨氣隙的增大而減小，因此常常要考慮兩者兼顧。δ一般取在0.1～0.5毫米之間。變面積型電感傳感器 這種傳感器的鐵芯和銜鐵之間的相對覆蓋面積（即磁通截面）隨被測量的變化而改變,從而改變磁阻（圖2）。它的靈敏度為常數，線性度也很好。 螺管插鐵型電感傳感器 它由螺管線圈和與被測物體相連的柱型銜鐵構成。其工作原理基于線圈磁力線泄漏路徑上磁阻的變化。銜鐵隨被測物體移動時改變了線圈的電感量。這種傳感器的量程大，靈敏度低，結構簡單，便于制作。 電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的測量頭通常是構成電容器的一個極板，而另一個極板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通和關斷。這種接近開關的檢測物體，并不限于金屬導體，也可以是絕緣的液體或粉狀物體 參考資料 永久磁鐵報告，原理就是異性相吸，同性相排斥。

手機來電感應器的工作原理？

手機感應器的工作原理

處于待機狀態下的手機在接收到基站發來的呼叫信號后，將會發出應答

信號，手機的天線也會有短暫的射頻信號送出。此時，如果有一種微型感應

器在手機旁，它將發出閃閃紅光，有些品種的感應器還會發出音樂聲響。解

剖感應器電路發現它實際上是一只900MHz射頻指示器，現對其工作原理分析

900MHz射頻指示器的電原理圖如附圖所示，射頻信號被作為天線(W) 的

彈簧鋼絲L1接收后（L2為僅一匝的扼流圈），信號經C1送到VT1放大，VT1

在偏置電阻R1和R2的作用下處于臨界導通狀態，無信號時VT1的集電極為高

電平，使PNP管VT2截止，由VT3和VT4組成的多諧振蕩器不工作。此時，VT4的

集電極也處于高電平，VT5截止，LED不發光；一旦有信號進入VT1的基極，使

處于臨界狀態的VT1導通，VT1集電極處于低電平，VT2導通，通過R7、R8給多

諧振蕩器VT3和VT4的基極加上偏置電壓，多諧振蕩器進行低頻振蕩，VT4的集

電極電壓亦在振蕩變化中，導致VT5間歇導通，LED則閃閃發光，當天線附近

無射頻信號，一切歸于平靜。

該電路的靈敏度調節有兩處：一是改變R1，但R1不能太小，否則VT1在無

信號時就會導通，就不能起到指示作用。R1的大小還與VT1的放大倍數有關。

二是L2，增加 L2的匝數可提高靈敏度，如果拆掉L2，則電路靈敏度將最大

幅度提高，雖然易受干擾信號觸發而誤動作，但可靈敏的指示周?chē)姶艌?chǎng)的存

在，如果用它來檢查無線電話是否有48MHz射頻發射，將打開的無繩電話的天

線靠近該射頻指示器的天線時，若LED閃閃發光，表明無繩電話有信號發射。從

這個意義上講，這樣的射頻指示器是一種廣譜場強計，它對所指示的電磁場頻

率無明顯的選擇性
